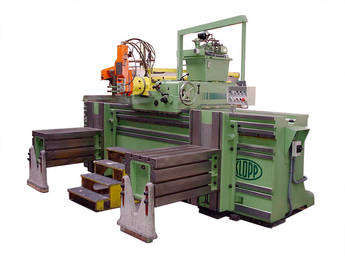

Cкоростной высокопроизводительный траверсный гидравлический строгальный станок Klopp TH 1000/4/1-3D для обработки медных плит кристаллизаторов УНРС, макс. ширина плиты до. 800 мм, макс. длина. 3000 мм.
- Площадь основания 1125 x 4020 мм
- Ширина строгания 3000 мм
- В сборе с ползуном и устройством регулирования хода
- Гидропривод с бесступенчато регулируемым аксиально-поршневым насосом для регулирования скорости ползуна, блока управления и рабочего цилиндра
- Автоматическая поперечная подача в двух плоскостях: тонкая подача и чистовая обточка широким резцом
- Регулирование ускоренного хода
- Гидравлический отскок резца
- на 400 В, 50 Гц.
- Микропроцессор в сборе по немецким нормам VDE, в составе:
- Распределительный шкаф,
- Поворотная панель управления, включающая все команды, необходимые для управления агрегатом и копировальным приспособлением
|
- Rank, Mikop 5000/Z/3D
- Копировальная головка с толкателем и откидным резцедержателем
- Ход копира 150 мм
- Копирный щуп с поворотным рычагом для грубой настройки и крестовый суппорт для тонкой регулировки
- В сборе со всеми необходимыми для работы электрическими проводами и шинами управления
- Копиродержатель для крепления на ползуне 2-х копиров
- Для зажима детали или приспособления
- Поверхность зажима 1000 x 520 мм
- Число Т-образных пазов: 24 в соответствии с DIN 650
- Межцентровое расстояние 145 мм
|
| Ход ползуна |
около 1030 мм |
| Средняя рабочая скорость 2-х ступеней |
6 - 30 м/мин |
| Поперечная подача |
0,25 - 2 мм/ход |
| Ступени: |
0,25 мм |
| Ускоренный ход |
1400 мм/мин |
| Общий вес |
около 10500 кг |
