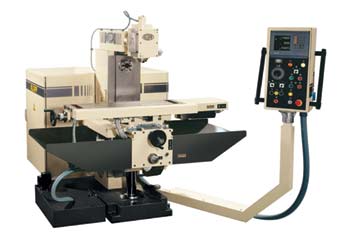

Модель FWUE 8 представляет собой компактный высокопроизводительный фрезерный станок консольного типа. Модель может быть автоматизирована системой числового управления.
Базовая модель:
- 18-ти ступенчатый привод с геометрической прогрессией и быстродействующим тормозом
- Непосредственный привод продольного перемещения стола, серводвигатель постоянного тока бесступенчатой регулировки
- Шариковые ходовые винты с гайкой с предварительным натягом
- Поворотная вертикальная фрезерная головка с регулируемой пинолью
- Поворотный стол ± 30°
- Упорный подшипник на вертикальной фрезерной головке
- Модель FWUE 8 оснащена двумя полноценными рабочими шпинделями – горизонтальным и вертикальным
| Привод шпинделя фрезы |
| Мощность привода |
3 кВт |
| Число ступеней (геометрическая прогрессия) |
18 |
| Знаменатель прогрессии в соответствии с R 20/2; DIN 804 |
1,25 |
| Горизонтальный шпиндель фрезы |
| Крепление инструмента DIN 2079 SK 40 |
SK 40 |
| Ø шпинделя в переднем подшипнике |
60 мм |
| Максимальный крутящий момент |
320 Н/м |
| Вертикальный шпиндель фрезы |
| Крепление инструмента DIN 2079 SK 40 |
SK 40 |
| Ø шпинделя в переднем подшипнике |
50 мм |
| Максимальный крутящий момент |
320 Н/м |
| Перемещение в поперечном направлении |
220 мм |
| Регулирование пиноли |
63 мм |
| Поворотный стол |
| Поверхность зажима, ДЛИНА x ШИРИНА |
1000 x 250 мм |
| 3 T-образных паза DIN 650, ШИРИНА x РАССТОЯНИЕ 14 H8/90 |
14 H8/90 |
| Перемещение автоматическое / ручное |
| Продольное перемещение (x) |
480/500 мм |
| Поперечное перемещение (y) |
230/250 мм |
| Вертикальное перемещение (z) |
380/400 мм |
| Подача и ускоренное перемещение |
| Бесступенчатая регулировка продольного перемещения |
8-1680 мм/мин |
| Ускоренное перемещение |
4000 мм/мин |
| Бесступенчатая регулировка поперечного перемещения |
8-1680 мм/мин |
| Ускоренное перемещение |
4000 мм/мин |
| Бесступенчатая регулировка вертикального перемещения |
8-1680 мм/мин |
| Ускоренное перемещение |
4000 мм/мин |
| Габариты и вес |
| Общий вес |
ca. 1400 кг |
| Занимаемая площадь без учета распредшкафа |
ca. 2600 x 2200 x 1800 мм |
| Особые параметры станков с контурным ЧПУ |
| Подача по всем осям |
1-2000 мм/мин |
| Ускоренное перемещение по всем осям |
4000 мм/мин |
| Масса |
ca. 1550 кг |
