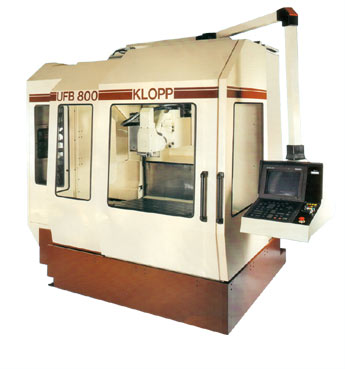

Станок UFB 800/1000, как и другие модели ряда UFB был разработан в качестве высокопроизводительного инструментально-фасонного станка. Главной особенностью этого станка является станина. Станок оснащен современнейшим оборудованием:
- высокодинамичные числовые приводы,
- предохранительные муфты во всех осях,
- плоские направляющие из закалённой стали с направляющими качения с циркуляцией роликов,
- линейные системы измерения пути (стеклянная штриховая линейка)
- шариковый ходовой винт, плотно затянут
Оборудование гарантирует высокую степень готовности станка.
| Стол |
стол с ЧПУ (4-х координатный) |
| Поверхность зажима |
Ø 900 x 630 мм |
| Высота стола над полом |
900 мм |
| Число Т-образных пазов |
9 |
| Ширина паза DIN 650 |
14H7 мм |
| Межцентровое расстояние |
63 мм |
| Макс. нагрузка стола. |
1000 кг |
| Диапазон регулирования / опция |
| Ось x |
800/1000 мм |
| Ось y |
630 мм |
| Ось z |
630 мм |
| Главный привод |
| Регулируемый трехфазный ток |
18,5 кВт |
| Номинальное число оборотов |
200 об/мин |
| Макс. крутящий момент. |
880 Н/м |
| Крепление инструмента DIN 2079 |
| Крепление инструмента с автоматической гидравлической затяжкой инструмента DIN 69 871/72 |
ISO 40 |
| Диаметр шпинделя переднего подшипника |
70 мм |
| Приводы подачи |
| Серводвигатели трехфазного тока, индивидуальные приводы, бесступенчатая регулировка |
|
| Зона подачи: продольная, поперечная, вертикальная |
1-4000 мм/мин |
| Усилие подачи |
12000 Н |
| Ускоренный ход |
| продольный, поперечный, вертикальный |
10000 мм/мин |
| Быстрота-область (опция) |
| Программируемая частота вращения |
25-5000/6500 об/мин |
| Автоматическое переключение редуктора |
2 ступени |
| Выгрузка |
| От центра горизонтального шпинделя до поверхности стола |
100-730 мм |
| От нижней кромки вертикального шпинделя до поверхности стола |
100-730 мм |
| Системы измерения пути |
| по всем 4-м осям |
непосредственное измерение |
| Разрешающая способность x, y, z |
0,001 мм |
| Разрешающая способность 4 оси |
0,001 градусы |
| Система управления |
Siemens, Heidenhain |
| Устройство подачи СОЖ |
| Емкость |
400 л |
| Внутренняя подача СОЖ (опция) |
25 л/мин при 25 бар |
| Магазин инструмента |
| Число инструментов |
40 (60) |
| Макс. диаметр /длина инструмента |
110/250 мм |
| Потребляемая мощность, масса |
| Общая потребляемая мощность |
36 кВА |
| Масса станка |
около 10000 кг |
|
