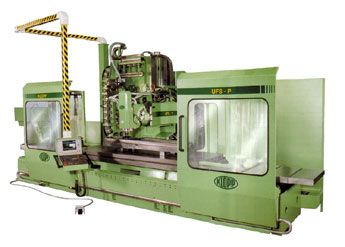

Фрезерная головка: автоматический поворот в двух плоскостях.
Описание:
Особенностью данного станка является дополнительное поперечное смещение на 1250 мм в вертикальной плоскости по дополнительной оси с ЧПУ, что позволяет увеличить стандартную длину пути передней бабки (800 мм). Это преимущество требуется, как правило, при использовании длинной борштанги.
Стандартный вариант:
- Горизонтальная / вертикальная фрезерная головка с дополнительной поворотной осью, система управления обеспечивает ее автоматический поворот и вращение
- Регулируемые приводы трехфазного тока
- Обшивка зоны обработки, электрическая блокировка
- Плоские направляющие (направляющая траверсы) во всех осях из закаленной и шлифованной стали, контрнаправляющие с синтетическим покрытием
- Телескопическая обшивка всех направляющих
- Автоматическая затяжка инструмента DIN 69871/72
- Крепление инструмента ISO 50 в соответствии с DIN 2079
- Главный привод 25 кВт при 40% ED
- Система управления Heidenhain/Siemens
- Транспортер для стружки (шарнирная лента)
- Счетчик часов работы
- Поворотная панель управления
| Зажимная станина / опция |
| Поверхность зажима |
2000-4000 x 1000 мм |
| Высота станины |
980 мм |
| Число Т-образных пазов |
7 |
| Ширина паза в соответствии с DIN 650 |
22 мм |
| Межцентровое расстояние |
150 мм |
| Макс. нагрузка на стол |
4000-6000 кг |
| Диапазон настройки / опция |
| Продольная ось |
1500 мм |
| Продольные оси (за дополнительную плату) |
2000, 3000, 4000 мм |
| Поперечные оси - Y II |
800/1000/1250 мм |
| Вертикальная ось |
1100/1250 мм |
| Главный привод, регулируемый трехфазный ток |
| Мощность |
25 кВт |
| Макс. крутящий момент |
1040 Нм |
| Число оборотов |
180 об/мин |
| Крепление инструмента |
50 ISO, по DIN 2079 |
| Для инструмента |
DIN 69871/72 |
| Диаметр шпинделя переднего подшипника |
100 мм |
| Быстрота-область |
| Программируемая бесступенчатая частота вращения |
35-4000 об/мин |
| Автоматическое переключение редуктора |
2 ступени |
| Приводы подачи: регулируемые двигатели трехфазного тока |
| Диапазон подачи: продольная, поперечная, вертикальная |
1-5000 мм/мин |
| Усилие подачи по всем координатам |
12000 Н |
| Ускоренный ход / опция |
| продольный, поперечный, вертикальный |
10000/15000 мм/мин |
| Цепной магазин инструмента / опция |
| Число мест в магазине с переменной кодировкой места (за дополнительную плату) |
35/(61) |
| Максимальный диаметр инструмента |
135 мм |
| Максимальный вес инструмента |
15 кг |
| Максимальная длина инструмента |
300 мм |
| Выгрузка / опция на станках с |
| горизонтальным шпинделем фрезы, От центра шпинделя до верхней кромки зажимной станины |
380-1480/1630 мм |
| Фрезерная головка HV и HVD, Центр горизонтального шпинделя = от нижней кромки вертикального шпинделя до верхней кромки зажимной станины |
145-1245/1395 мм |
| Общая потребляемая мощность, габариты, вес |
| Потребляемая площадь |
зависит от компоновки |
| Общий вес |
зависит от компоновки |
| Общая потребляемая мощность |
42 кВА |
