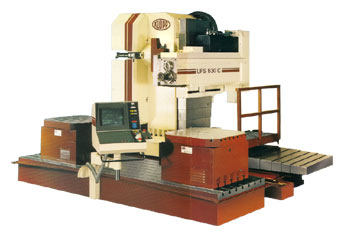

Универсальная расточно-фрезерная система UFS

Универсальная расточно-фрезерная система UFS

Автоматическая смена инструмента, двойной захват и цепной магазин с инструментами (35 шт).

Конструкция станка UFS позволяет осуществлять маятниковое фрезерование.

На агрегате UFS все перемещения осуществляет инструмент,  Зона зажима у оператора всегда в одном положении. Перегородка и дополнительная электронная блокировка позволяют с одной стороны вести обработку, а рядом проводить переналадку.

Стандартный вариант:
  • Горизонтальная / вертикальная фрезерная головка с дополнительной поворотной осью, система управления обеспечивает ее автоматический поворот и вращение
  • Регулируемые приводы трехфазного тока
  • Обшивка зоны обработки, электрическая блокировка
  • Плоские направляющие (направляющая траверсы) на всех осях из закаленной и шлифованной стали, контрнаправляющие с пластмассовым покрытием
  • Телескопическая обшивка всех направляющих
  • Автоматический зажим инструмента DIN 69871/72
  • Крепление инструмента ISO 50 в соответствии с DIN 2079
  • Главный привод 25 кВт при 40% ED
  • Система управления «Heidenhain/Siemens»
  • Счетчик часов работы
  • Поворотная панель управления
Технические данные:
Тип агрегата UFS 1000 UFS 1000 C
Зажимная станина (за дополнительную плату)
Поверхность зажима 2100 x 1050 мм 2100 x 1050 мм
Высота станины 750 мм 750 мм
Число Т-образных пазов 7 7
Размер пазов DIN 650 22 мм 22 мм
Межцентровое расстояние 150 мм 150 мм
Макс. нагрузка стола 10000 кг 10000 кг
Диапазон настройки/опция
Продольная ось 1500 мм 1500 мм
Продольные оси за дополнительную плату 2000, 3000, 4000, 5000, 6000 мм 2000, 3000, 4000, 5000, 6000 мм
Поперечная ось 800/1000 мм 800/1000 мм
Вертикальная ось 1100/1250 мм 1100/1250 мм
Главный привод, регулируемый трехфазный ток
Мощность 25 кВт 25 кВт
Макс. крутящий момент 1150 Нм 1150 Нм
Число оборотов 212 об/мин 212 об/мин
Крепление инструмента 50 ISO, по DIN 2079 50 ISO, по DIN 2079
Для инструмента DIN 69871/72 DIN 69871/72
Диаметр шпинделя переднего подшипника 100 мм 100 мм
Быстрота-область
Программируемая бесступенчатая частота вращения 35-3550 об/мин 35-3550 об/мин
Автоматическое переключение редуктора 2 2
Приводы подачи: регулируемые двигатели трехфазного тока
Диапазон подачи: продольный, поперечный, вертикальный 1-4000 мм/мин 1-4000 мм/мин
Усилие подачи по всем координатам 12000 Н 12000 Н
Ускоренный ход / опция
продольный, поперечный, вертикальный 10000/15000 мм/мин 10000/15000 мм/мин
Цепной магазин инструмента
Число мест в магазине с переменной кодировкой места (за дополнительную плату) - 35/(61)
Максимальный диаметр инструмента - 135 мм
Максимальный вес инструмента - 15 кг
Максимальная длина инструмента - 300 мм
Выгрузка / опция на станках с
горизонтальным шпинделем фрезы, От центра шпинделя до верхней кромки зажимной станины 380-1480/1630 мм 380-1480/1630 мм
Фрезерная головка HV и HVD, Центр горизонтального шпинделя = от нижней кромки вертикального шпинделя до верхней кромки зажимной станины 145-1245/1395 мм 145-1245/1395 мм
Неподвижная вертикальная головка + пинольная головка, От нижней кромки вертикального шпинделя до верхней кромки зажимной станины 280-1380/1530 мм -
Двойная вращающаяся фрезерная головка (ручная) Центр горизонтального шпинделя = от нижней кромки вертикального шпинделя до верхней кромки зажимной станины 165-1265/1415 мм -
Мощность присоединяемых установок, габариты, вес
Занимаемая площадь зависит от компоновки зависит от компоновки
Общая масса станка зависит от компоновки зависит от компоновки
Общая потребляемая мощность 36 кВА 36 кВА
