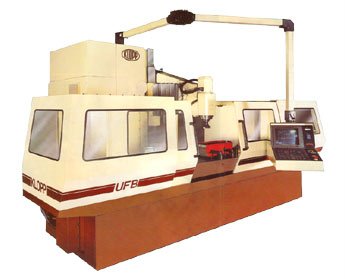

| Тип агрегата |
UFB 1000 |
UFB 1000 C |
| Стол / опция |
| Поверхность зажима (мм) |
1600/2000/3000/3500 x 1000 мм |
1600/2000/3000/3500 x 1000 мм |
| Высота стола |
980 мм |
980 мм |
| Число T-образных пазов |
7 |
7 |
| Диапазон пазов DIN 650 |
22 мм |
22 мм |
| Межцентровое расстояние |
140 мм |
140 мм |
| Допустимая нагрузка на стол |
4000/7000 кг |
4000/7000 кг |
| Диапазоны регулирования / опция |
| Продольная ось |
1600/2000/3000/3500 мм |
1600/2000/3000/3500 мм |
| Поперечная ось |
800/1000 мм |
800/1000 мм |
| Вертикальная ось |
1000 мм |
1000 мм |
| Главный привод |
| Регулируемый двигатель трехфазного тока, мощность при 60%-ной продолжительности включения |
25 кВт |
25 кВт |
| Максимальный крутящий момент |
1150 Н/м |
1150 Н/м |
| Номинальное число оборотов |
212 об/мин |
212 об/мин |
| Крепление инструмента |
ISO 50, по DIN 2079 |
ISO 50, по DIN 2079 |
| Для инструмента |
DIN 69871/72 |
DIN 69871/72 |
| Диаметр шпинделя переднего подшипника |
100 мм |
100 мм |
| Быстрота-область |
| Программируемая бесступенчатая частота вращения (мин1) |
35-3550 об/мин |
35-3550 об/мин |
| Автоматическое переключение ступеней редуктора (мин-1) |
2 |
2 |
| Приводы подачи |
| Серводвигатели трехфазного тока, индивидуальные приводы, плавная регулировка |
|
|
| Подача: продольная, поперечная, вертикальная |
1-4000 мм/мин |
1-4000 мм/мин |
| Усилие подачи по всем осям |
12000 Н |
12000 Н |
| Ускоренный ход |
| продольный, поперечный, вертикальный |
10000 мм/мин |
10000 мм/мин |
| Смена инструмента – цепной накопитель |
| Число мест в накопителе с переменной кодировкой места (поставляется за дополнительную плату) |
- |
35(61) |
| Максимальный диаметр инструмента |
- |
135 мм |
| Максимальный вес инструмента |
- |
15 кг |
| Максимальная длина инструмента |
- |
300 мм |
| Выгрузка / опция на станке с |
| горизонтальной / вертикальной фрезерной головкой (HV), от центра вертикального шпинделя до передней кромки стола |
0-800/1000 мм |
0-800/1000 мм |
| От центра горизонтального шпинделя до верхней кромки стола |
150-1150 мм |
150-1150 мм |
| Горизонтальная / вертикальная фрезерная головка (HVD), от центра вертикального шпинделя до передней кромки стола |
75-875/1075 мм |
75-875/1075 мм |
| От центра горизонтального шпинделя до верхней кромки стола |
150-1150 мм |
150-1150 мм |
| Мощность присоединяемых установок, габариты и вес |
| Потребляемая площадь |
зависит от компоновки |
зависит от компоновки |
| Масса станка |
зависит от компоновки |
зависит от компоновки |
| Общая потребляемая мощность |
36 кВА |
36 кВА |
