| Тип станка |
UW 10 |

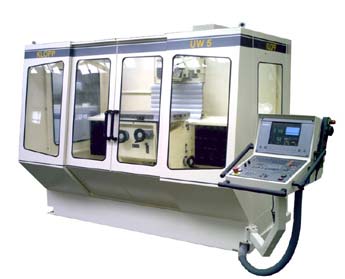

UW 5 |
UW 5S |
| Стол |
| Поверхность зажима (мм) |
700x350 |
1300x700 |
1300x700 |
| Число T-образных пазов |
5 |
7 |
7 |
| Ширина паза DIN 650 (мм) |
14 |
18 |
18 |
| Межцентровое расстояние (мм) |
63 |
90 |
90 |
| Допустимая нагрузка на неподвижный стол (кг) |
250 |
800 |
800 |
| Допустимая нагрузка на универсальный стол (кг) |
- |
500 |
500 |
| Допустимая нагрузка на стол ЧПУ (кг) |
180 |
500 |
500 |
| Диапазон регулирования / опция |
| x- ось (продольная) (мм) |
600 |
1000/1200 |
1000/1200 |
| y- ось (поперечная) (мм) |
350 |
600 |
600 |
| z-ось (вертикальная) (мм) |
400 |
500 |
500 |
| Перемещение пиноли |
| Перемещение пиноли (мм) |
50 |
63 |
63 |
| Главный привод |
| Регулируемый двигатель трехфазного тока (кВт) |
5,5 |
15 |
18,5 |
| Максимальный крутящий момент (Н/м) |
180 |
720 |
860 |
| Номинальная частота вращения) |
225 |
200 |
206 |
| Крепление инструмента DIN 2079 с автоматической затяжкой инструмента (ISO) |
40 |
40 |
50 |
| Диаметр шпинделя в переднем подшипнике (мм) |
60 |
60 |
100 |
| Быстрота-область |
| Программируемая бесступенчатая частота вращения (мин-1) |
40-4000 |
40-4000 |
40-4000 |
| Автоматическое переключение ступеней редуктора (мин-1) |
2 |
2 |
2 |
| Приводы подачи |
| Серводвигатели трехфазного тока, индивидуальные приводы, бесступенчатая регулировка |
| Подача продольная, поперечная, вертикальная (мм/мин) |
1-4000 |
1-4000 |
1-4000 |
| Усилие подачи по всем осям (Н) |
6000 |
12000 |
12000 |
| Ускоренная подача |
| продольная, поперечная, вертикальная (мм/мин) |
5000 |
7000 |
7000 |
| Выгрузка |
| От нижней кромки вертикального шпинделя до поверхности стола / опция |
| Неподвижная фрезерная головка (мм) |
- |
50-555 |
55-555 |
| Головка пиноли (мм) |
30-430 |
35-555 |
55-555 |
| От центра вертикального шпинделя до передней поверхности стойки |
| Неподвижная фрезерная головка (мм) |
- |
220-820 |
245-845 |
| Пинольная фрезерная головка (мм) |
194-494 |
220-820 |
270-870 |
| От центра горизонтального шпинделя до поверхности стола (мм) |
120-520 |
125-625 |
160-660 |
| Потребляемая мощность |
| Общая потребляемая мощность (кВА) |
14 |
28 |
32 |
| Потребляемая площадь |
| Длина (мм) |
3000 |
3500 |
3500 |
| Ширина (мм) |
2700 |
3900 |
3900 |
| Высота (мм) |
1800 |
2235 |
2235 |
| Общий вес |
| Масса станка, включая обшивку зоны обработки (кг) |
1650 |
5000 |
5500 |
